拉链强度检查方法
标识拉链强度,有多种的检查方法。
基本强度可用下列检查方法(根据JIS-S3015和ASTMD2061)所得的结果来表示。
然后决定各个组件的合适应用。
※ 张力实验机:拉伸速度300mm/min,夹宽25mm。

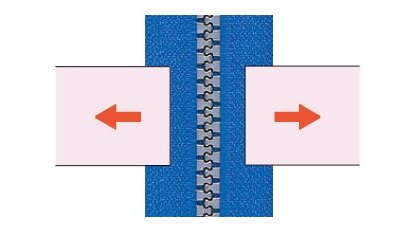

链的横向拉伸强度
(每2.5cm宽)
如图所示,以恒速横向拉伸咬合的拉链。

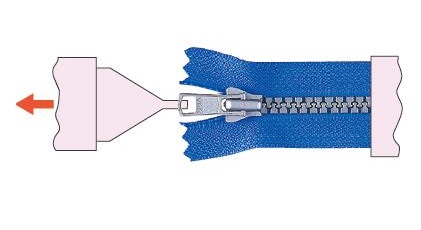

上止的纵向拉伸强度
把咬合拉链的下部固定好,把已拉到上止的拉头再往上拉。

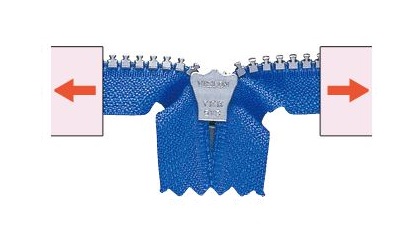

下止的撕扯强度
把拉头拉开到下止,把两链左右分开,向各自方向拉。

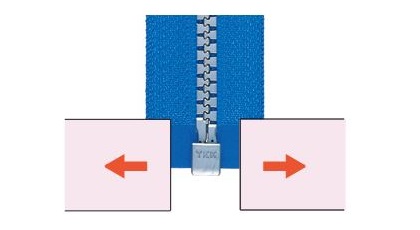

开口部件的横向拉伸强度
将拉头锁定于拉链齿的中部,把两链左右分开,向各自方向拉。

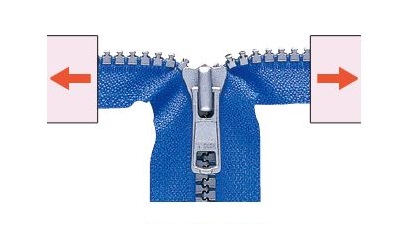

拉头的锁定强度
将拉头锁定于拉链齿的中部,把两链左右分开,向各自方向拉。

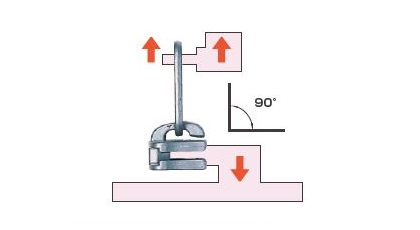

拉头的综合强度(90°)
拉力作用在拉片和组合拉头的底部。
除如图所示的90°的测量方法之外,也有45°的测量方法。
(张力测试机速度:100mm/min)
YKK拉链除了通过上述JIS的强度测试以外,也符合英国往复耐久性标准。
树脂部件测试方法

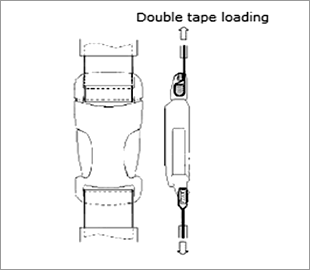

![扣具的拉伸强度测试](/Portals/0/images/ch/quality/methods/img_lb.gif)
扣具的拉伸强度测试
![梯扣的拉伸强度检查](/Portals/0/images/ch/quality/methods/img_lk.gif)

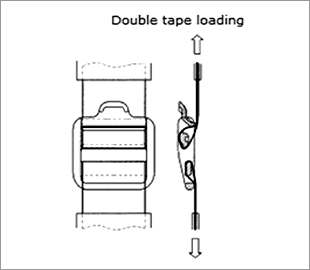

梯扣的拉伸强度检查
![楔入调节器的拉伸强度检查](/Portals/0/images/ch/quality/methods/img_lh.gif)

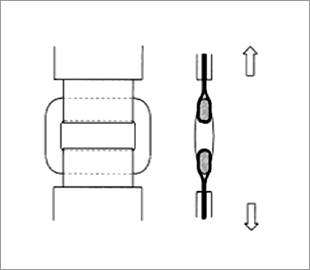

楔入调节器的拉伸强度检查
![D型环的拉伸强度检查](/Portals/0/images/ch/quality/methods/img_ld.gif)

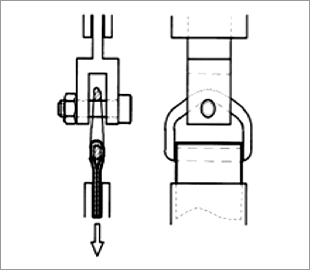

D型环的拉伸强度检查

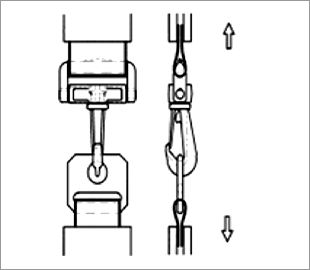

![弹簧钩的拉伸强度检查](/Portals/0/images/ch/quality/methods/img_ln.gif)
弹簧钩的拉伸强度检查

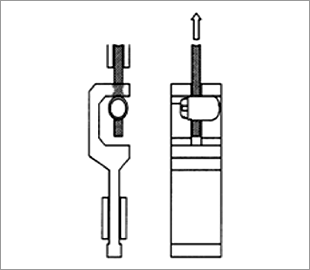

![绳索扣的拉伸强度检查](/Portals/0/images/ch/quality/methods/img_lc.gif)
绳索扣的拉伸强度检查
尼龙粘扣带检查方法
![耐久性检查](/Portals/0/images/ch/quality/methods/img_durability.gif)
耐久性检查
![粘接强度](/Portals/0/images/ch/quality/methods/img_strength.jpg)

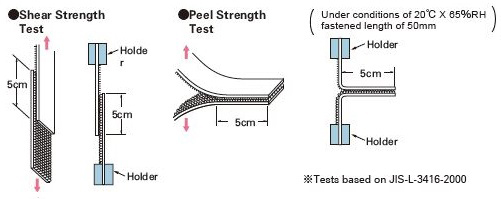

粘接强度
按扣和扣具检查方法
![纵向拉力强度(牛仔扣)](/Portals/0/images/ch/quality/methods/img_sb01.jpg)
纵向拉力强度
(牛仔扣)
径向施加拉力,直到牛仔扣和底钉分离,或布料被撕裂。分离时的力即为纵向拉伸强度。
![剥离强度(撞钉、按扣、鸡眼)](/Portals/0/images/ch/quality/methods/img_sb02.jpg)
剥离强度
(撞钉、按扣、鸡眼)
径向施加拉力,直到上方部件与下方部件分离,或布料被撕裂。分离时的力即为其剥离强度。
![直接拉力强度(SNAPET®)](/Portals/0/images/ch/quality/methods/img_sb03.jpg)
直接拉力强度
(SNAPET®)
径向施加拉力,直到五爪扣的环形结构与母扣或公扣分离,或布料被撕裂。分离时的力即为直接拉力强度。(引用: ASTM D7142-05)
![横向拉伸强度(裤扣)](/Portals/0/images/ch/quality/methods/img_sb04.jpg)
横向拉伸强度
(裤扣)
径向施加拉力,直到裤扣与金属板分离,或布料被撕裂。分离时的力即为横向拉伸强度。
![滑脱强度(SOFIX®)](/Portals/0/images/ch/quality/methods/img_sb05.jpg)
滑脱强度
(SOFIX®)
持续施力,直至按扣部件(已插入)被破坏。
![水平拉伸强度(SOFIX®)](/Portals/0/images/ch/quality/methods/img_sb06.jpg)
水平拉伸强度
(SOFIX®)
持续施力,直到母扣与公扣分离。分离时的力即为水平拉伸强度。
